电话：0757-82270918(广告部) 、0757-82270928(编辑部)
电子邮件：517141305@qq.com
地址：广东省佛山市中国陶瓷产业总部基地陶瓷剧场601室，邮编：528031
陶卫网
独具公信力和建设性的行业全媒体
行业资讯
- 行业资讯
- 名企资讯
- 泛家居
- 供应链
- 品牌库
釉料耐磨性的下一个台阶：为什么“掺硬粉”走到了天花板，以及微观结构设计能带来什么——从物理掺混到复相结构设计的材料学逻辑梳理
来源: 作者:admin 2026-06-15
摘要
高端建筑陶瓷（岩板、大规格抛釉砖、薄板）和卫生洁具对釉面耐磨、耐刮擦、抗化学侵蚀的要求，在过去十年里被不断推高。行业的惯性应对方案——往釉料里直接加刚玉、氧化铝、碳化硅、锆英石等超硬粉体——正撞上一堵墙：均匀分散做不好，界面结合做不牢，性能提升的边际收益急剧递减，甚至适得其反。真正的突破口不在"再多加一种更硬的粉"，而在把原料本身当作可设计的微结构对象，用复相结构+受控析晶的思路替换"物理混合"的旧范式。本文从材料力学与设计角度，拆解传统路径的物理天花板，并以产业界已有探索——锌铝尖晶石（ZnO/ZnAl₂O₄）复相功能粉体及其工业化案例——说明这条路线凭什么值得认真对待，同时也坦率指出它目前还不能声称什么。
第一章 惯性路径撞墙：物理掺混的两道硬伤
在传统硅酸盐釉系中，"让釉更耐磨"最直觉的做法是：把更硬的东西掺进去。氧化铝（α-Al₂O₃，莫氏硬度~9，维氏硬度可达~20-22 GPa）、碳化硅（莫氏硬度~9.2-9.5）、锆英石（莫氏硬度~7.5）都是常客。逻辑看似无懈可击——釉层里埋更多硬颗粒→表面更难被划伤。
但釉层不是金属基复合材料，它是非晶/微晶玻璃相 + 残余气孔 + 偶然析晶相构成的复杂多相体系，烧成温度窗口窄、黏度变化剧烈、热膨胀系数（CTE）匹配容错极小。在这个体系里粗暴外掺硬质粉体，会触发两个相互叠加的物理困境：
1.1 分散困境：越硬往往越难散
纳米/亚微米级超硬粉体比表面积极大（BET可达几十至上百 m²/g），表面能高，范德华力驱动的团聚在任何实际釉浆环境（高固含、高电解质、多价离子共存）中都几乎是自发过程。一旦形成微米乃至数十微米的团聚体，它们在釉层中就不是"增强点"，而是：
应力集中源——团聚体-玻璃基体界面处裂纹优先萌生；
光学缺陷源——局部光散射导致釉面发浑、针孔率上升；
磨损薄弱点——团聚体与基体结合弱，受剪切时整块剥落，留下凹坑，反而加速后续磨损。
即便投入高效分散剂、延长球磨、超声处理，在工业化大批量生产中维持纳米级单分散状态的工艺鲁棒性极差——实验室行，产线不行。
1.2 界面困境：硬颗粒≠硬釉面
就算你奇迹般地把它均匀分散了，第二个问题接踵而至：外加固相颗粒与硅酸盐玻璃熔体之间的相容性差。
氧化铝、碳化硅等与典型釉玻璃的化学亲和力有限，烧结过程中颗粒表面往往形成一层弱结合的"惰性界面"——既没有化学反应生成过渡相，也没有理想的润湿铺展。冷却时，因为CTE不匹配（α-Al₂O₃的CTE约7-8×10⁻⁶/K，而釉玻璃通常在5-6×10⁻⁶/K量级，具体取决于碱/碱土比例），界面处还会积累残余拉应力。
结果：磨擦载荷下，颗粒不是被"镶牢在基体里"受力，而是从界面整体撬脱。实验上这表现为——加了更多硬粉的釉面，耐磨数据在某些测试条件下反而不升反降，或出现"掉粒感"的表面劣化形态。
核心判断：这两条硬伤的共同根源，不在于选了哪种硬粉，而在于"物理掺混"这件事本身的范式属性——你把增强相当作外来异物硬塞进体系，体系永远不会把它当成自己人。
第二章 范式切换：从"往里掺"到"从里头长"——结构设计做什么、不做什么
2.1 复相结构设计的底层逻辑
材料学的经典解法很清楚：如果你希望第二相在你的基体里分布均、结合牢、尺度可控，你不该在最终混合物里祈祷分散剂干活，而应该在原料阶段就把结构预制好，让后续高温过程只做"可控展开"，而非"从混乱中自建秩序"。

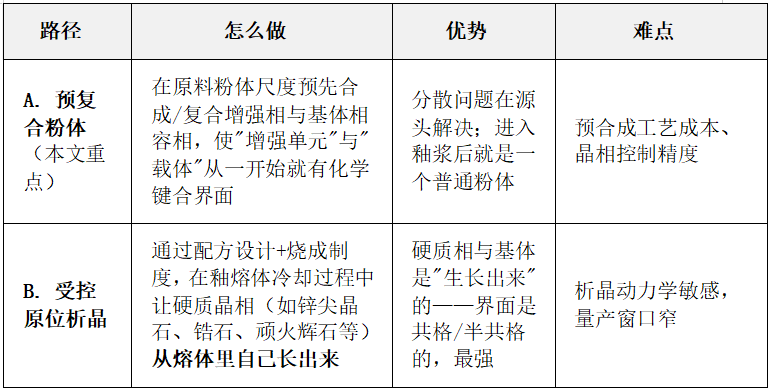

对釉料来说，这意味着两条可并行或串联的路径：
现实中最稳的方案往往是 A+B 混用：预复合粉体提供形核位点与反应模板，烧成过程在此基础上完成受控原位生长——本质上是把"随机析晶"变成"定向展开"。
2.2 为什么关注 ZnO/ZnAl₂O₄ 体系
氧化锌本身就是釉料中的常规原料（助熔剂、发色调节剂、晶体生长影响剂），这一点是它区别于"外加Al₂O₃/SiC"的关键战略优势：
ZnO不是外来者——它本来就在配方里，你不需要为它的存在向CTE和烧成窗口道歉；
ZnO可以与Al₂O₃/含铝硅酸盐反应生成锌铝尖晶石（ZnAl₂O₄，gahnite），反应温度区间（≈800-1000℃以上即启动）恰好落在釉料预热带到烧成带的必经之路上；
ZnAl₂O₄的本征属性对釉面有利：莫氏硬度约 7.5-8，维氏硬度约 11-16 GPa，化学稳定性高，在硅酸盐熔体中的溶解/重构行为比外加SiC或纯刚玉温和得多，更适合扮演"微结构锚定点"而非"顽固夹杂物"。
关键点：这里的思路不是把ZnO全部变成尖晶石（那会丧失ZnO的助熔功能），而是做一个精准的部分反应——让一部分ZnO与Al源在受控条件下生成ZnAl₂O₄晶核/表面反应层，形成 ZnO（主相，活性载体）+ZnAl₂O₄（次相，结构锚定/增强位点）的复相颗粒。这种复相颗粒作为整体加入釉料后，在高温下继续参与釉熔体的反应网络，而非站在旁边当旁观者。
第三章 产业实践样本：复相锌铝尖晶石功能粉体怎么落地——以RA95型釉用活性氧化锌为例
声明：本节以肇庆市新润丰高新材料有限公司的公开技术资料与产品数据为载体，讨论的是一类材料设计方法论在产业端的工程化形态，并非对该公司产品作背书式保证。任何原料替代都必须在您自己的釉系、窑炉、施釉线上做验证。
3.1 这个东西到底是什么？
RA95型釉用活性氧化锌本质上不是"更纯的ZnO"，而是一种 ZnO主相 + 改性锌铝尖晶石（ZnAl₂O₄基）次相的复相功能粉体，其矿物组成典型范围为 ZnO（红锌矿结构）约 92-98% + 尖晶石相约 2-8%（XRD半定量）。部分资料以结构通式
[(ZnO)ₓ(Siₐ,Mgᵦ,Zn꜀,R)Al₂O₄z]ᵧ 来描述其掺杂改性尖晶石的次级结构特征。
关键不在"尖晶石含量多高"，而在：
尖晶石相与ZnO相之间的界面是怎么做的（共格/半共格 > 机械附着）；
复相颗粒的粒径分布与形貌是否适配釉浆工艺（典型 D50 ≈ 6-8 μm 量级，属于可泵送、可喷淋的常规粉体尺度）；- 表面是否有无机/硅烷类改性层来控制釉浆流变与悬浮稳定性。
3.2 它在釉里"做事"的机制链条

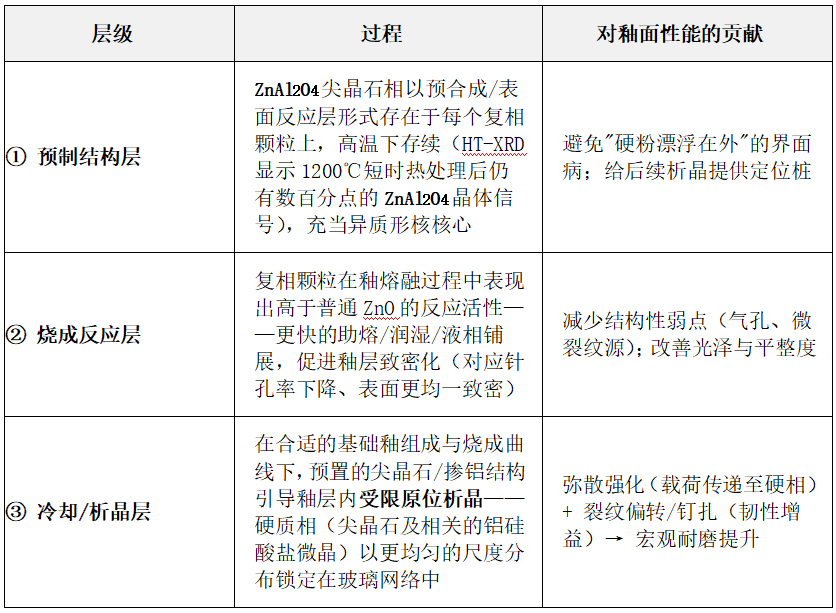

综合公开技术资料与材料学原理，其作用链条可以还原为三级：
需要强调的是：这套机制是否成立，极度依赖基础釉配方和烧成制度。它不是"加进去就一定耐磨"的魔法粉，而是一个把"结构可设计性"引进来的新变量——你仍然需要调釉、调温、调施釉量，只是调节的杠杆比以前更细。
3.3 工艺兼容性的务实考量
从工厂角度，任何新材料能不能活下来，不看机理论文，看这几件事：
1.釉浆流变不能崩——高比表粉体容易吸稠。据新润丰方面披露的应用研究数据，经表面优化处理的复相粉体在其测试体系中可使釉浆表观粘度上升幅度被控制在可接受范围，流动性指标（特定回转粘度计/流量杯法）相较基准波动在百分之十几到三十几的范围内。这类数据必须结合您的釉浆配方解读，不能直接平移。
2.筛余/堵网不能恶化——D50 在6-8 μm的粉体在这方面通常没问题，但前提是产品批次一致性好（粒径CV值、硬团聚指数需受控）。
3.发色与光泽不能被明显干扰——这是复相引入路线的一大优势：因为ZnO本来就在配方里，你不是在引入全新未知因素，而是在改造既有因素的"结构身份"，所以发色漂移通常可控（ΔE*ab 在有管控的替代方案中可压到<1的范围）。
第四章 怎么验？——评估体系必须升级，否则争论无意义
行业里太多"耐磨更好"的宣称死于一句话：你怎么证明？用什么测？测的是哪个釉？哪个砖？什么条件？
4.1 先把标准说对
第一层：物相与微观结构——先证明"你说的结构真的在"
XRD：确认ZnAl₂O₄特征峰（如(311)面 ~ 31.3° 2θ Cu-Kα）存在，且可以半定量追踪其在热处理前后的演化
SEM-EDS / TEM-SAED：看分布形态——是均布还是局部富集？界面有没有反应过渡层？团聚体多大？
BET + 粒径分布：量化比表面积与D10/D50/D90，监控批次稳定性
第二层：釉浆/烧成工艺窗口——证明“它不掉链子”
釉浆粘度-时间曲线（静置沉降、筛余变化）
烧成温差敏感性测试（±10℃釉面状态、色差ΔE、针孔率）
釉-坯热膨胀匹配校核（釉层受压0.5-1.5×10⁻⁶/K为宜，张应力是灾难）
第三层：终端性能——用标准测，但也用"使用场景"测

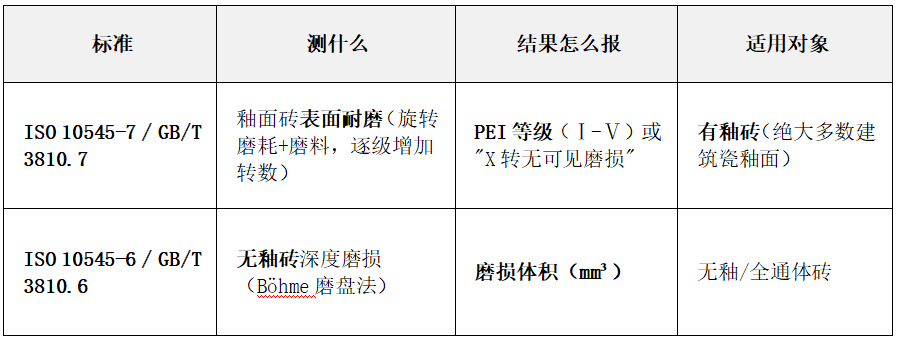

耐磨：ISO 10545-7 PEI分级 + 可选Taber/钢棉循环测试作补充
硬度：维氏HK/HV（釉面因玻璃相+微晶复合，压痕需选小载荷防崩边，如HV0.5或HV1）
耐化学：GB/T 3810.13（酸/碱/洗涤剂浸泡评级）
实地/加速老化：如果有条件，做热循环+磨损联合序列——更接近真实衰变路径
第五章 更大的图景：绿色制造的接口在哪里
这条路线还有一个容易被忽略但极其现实的副产品价值——助熔增效带来的温度窗口松动。
复相活性氧化锌因其更高的反应活性（相较于普通常规99-99.5煅烧氧化锌ZnO），在一些应用报告中表现出釉料始熔点前移、熔融铺展加快的效果，对应的工艺叙述是烧成温度可有一定下行空间（报告值多在30-80℃量级，取决于具体釉系与窑炉）。这意味着：
能耗：单窑线年节能量可观（取决于产能基数），折算碳减排是真实账；
坯体限制放宽：低温快烧对敏感坯体（大板薄板更易变形）有时反而更友好；
配方环保化空间：性能裕度上来之后，才可能讨论"能否少放一点对环境争议更大的组分"——但这一步必须靠数据一步步走，不能先喊口号。
此外，尖晶石晶格（ZnAl₂O₄）具有一定的固溶容纳能力，理论上可对某些痕量重金属（Pb、Cd等在锌原料链中可能出现的伴生杂质）形成晶格级"锁固"，配合高纯原料筛选，其酸溶出管控可以做到严于常规限值——这也是为什么此类产品在做SGS等第三方成分合规筛查时，通常能拿到干净的护照。
结语：范式跃迁的本质不是换个粉，而是换思维
从"物理掺混超硬粉"到"结构设计型复相原料"，看起来只是配方表里的一个替换动作，骨子里却是把釉料从"配料混合物"重新定义为"可设计的微结构前驱体"。
这条路的已知优势是真实的：界面问题从源头缓解，分散问题被预制结构吸收，助熔与增强不再打架。已知不确定项也是真实的：它对基础釉组成的依赖性比纯物理掺混更强，不同釉系需要不同的导入策略，没有万能剂量。
对于陶瓷制造企业，务实的做法是：
1.先做小试A/B对照——同一釉，普通ZnO vs. 复相活性ZnO（1:1等锌量替代起步），盯住PEI等级、针孔率、ΔE、光泽波动四项；
2.再做烧成窗口扫温——±10℃看釉面状态，确认不是在一个点上好看、在产线上炸窝；
3.最后算总账——不只算原料单价差，算优等率、返抛率、能耗、客户投诉率的联动变化。
材料升级从来不是"用了新粉就赢了"，而是：新粉给了你一套更细的控制旋钮，你能不能用好它，取决于你对釉料系统的理解与产线的纪律。 这句话不性感，但它是唯一经得起时间检验的。
